Een sterke oplossing met standaard elementen tot een maximale overspanning van 31,5m.
De Retro Light Bridge RLB zorgt door haar innovatieve geborgde pen-gat verbinding . Voor een snelle montage en demontage. In realtief korte montage tijd zijn grote lengtes en breedtes realiseerbaar.
De RLB brug is ontworpen volgens de nieuwste huidige Europese normen; NEN-EN 1990-1991 en 1993 Belasting Model 1. Exceptionele belastingen binnen Belasting Model 3 bespreekbaar.
Ze kan daarom even zo worden toegepast cq. berekend worden naar de diverse Europese Nationale bijlages van de Eurocode.
Contact opnemenOp grond van deze gegevens, is de RLB brug toepasbaar in alle openbare verkeerswegen door heel Europa. Het systeem biedt wezenlijke aspecten ten bate van de hoogste zekerheid en kwaliteit.
Met het RLB systeem, zijn bruglengtes te combineren uit standaard elementen van 10,50 en 13,50 m; tot een maximale vrije overspanning van 31,5 m.

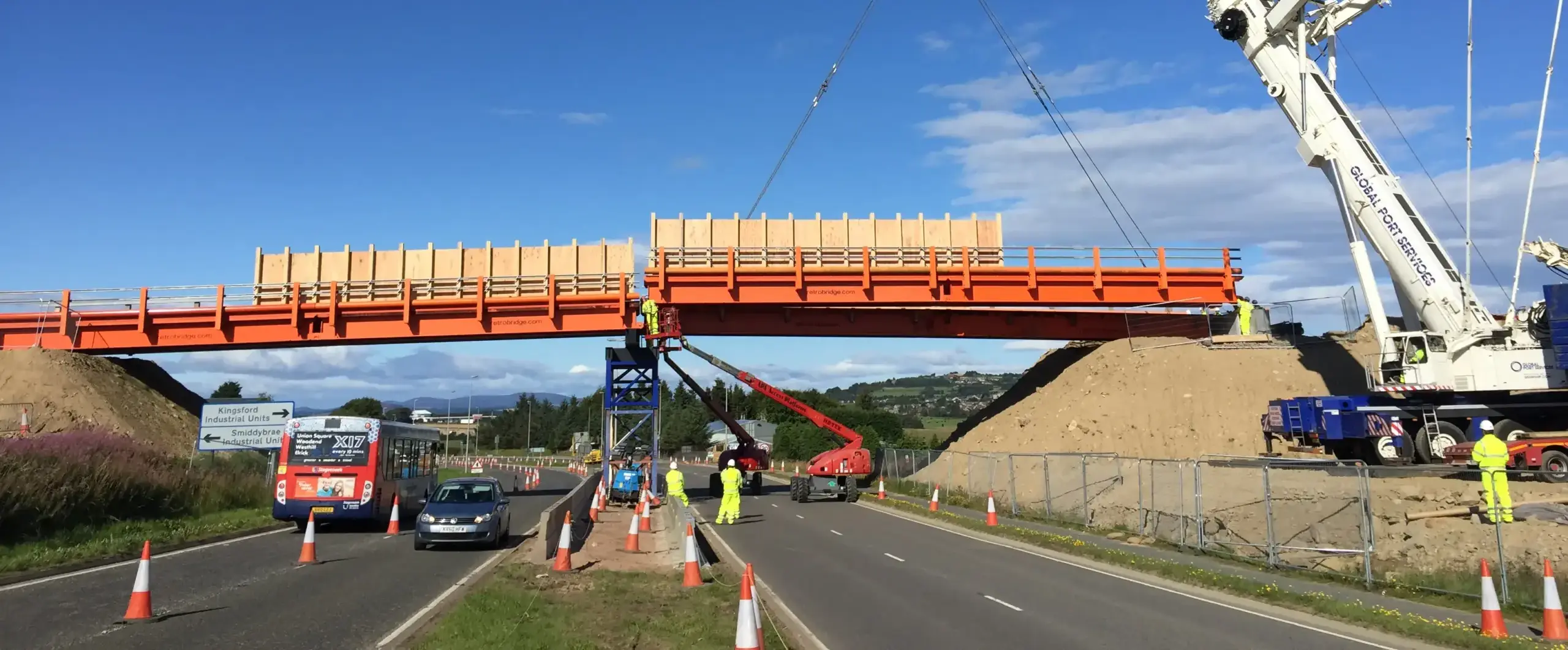

Natuurlijk monteren wij voor u ook grotere configuraties, door gebruik te maken van scharnierkoppelingen en onze standaard torens als tussensteunpunten.
Door de geringe constructiehoogte van 1.160mm, bespaart u niet alleen eigen gewicht maar ook kosten voor uw project.
Euro code
Toegepaste normen en belastingen conform NEN-EN1990, 1991 en 1993. Belasting Model 1. Belasting Model 3 is bespreekbaar. Gevolgklasse CC2 - CC3, ontwerplevensduur 50 jaar en gebruikte materialen S355J2+N en S460N
Afmetingen
Variabele breedte in een veelvoud van 3m en flexibel door toepassing van 1,5m breed tussenelement. Een tussenelement zit altijd tussen twee 3-meter delen. De constructiehoogte is 1.160mm excl. oplegzadel 150mm.
Aanrijbelasting
Standaard BN4 vangrail (100kN, Klasse A), optioneel tot 300kN. Standaard voetgangersleuning beschikbaar. Als tweede mogelijkheid kan een klant kiezen voor een vangrail H2W2 aan onze RLB brug. De H2W2 heeft een geïntegreerd regenwaterafvoersysteem.
Waterdicht rijdek
Optioneel waterdicht met epoxy slijtlaag en steenslag, geschikt voor milieugevoelige gebieden. Anti-morsplaten mogelijk.
Verdere bijzonderheden
Een variabele positie van de oplegzadels mogelijk | Stabiele radkeerder (27cm breed) | Voorbereide aansluiting voor aarding van de brug | Kabel- en leidingdoorvoeringen
Ook onder de brug bieden wij u de benodigde speelruimte voor kabels en leidingen tot 110mm. Deze kunnen o.a. gebruikt worden voor het afvoeren van regenwater. Of het doorvoeren van een kabelspectrum.
Grote vrije overspanningen, slimme details, eenvoudige montage ook in extreme situaties; de RLB brug zal u inspireren. Bekijk ook eens onze gerealiseerde projecten.
Retro Light Bridge
Type brug Openbare bruggen
Gerealiseerd 2024
Locatie Rotterdam, Nederland
Retro Light Bridge
Type brug Openbare bruggen
Gerealiseerd 2024
Locatie Rotterdam, Nederland
Retro Light Bridge
Type brug Openbare bruggen
Gerealiseerd 2019
Locatie Groningen, Nederland
Retro Light Bridge
Type brug Aannemers bruggen Openbare bruggen
Gerealiseerd 2025
Locatie Scheveningen, Den Haag, Nederland
